一、方案背景

    隨著“碳達峰、碳中和”戰略的深入推進，智慧燃?xì)庾鳛橹腔勰茉吹闹匾獦?gòu)成也迎來了重大發展機遇。新基建驅動，5G、物聯網、AI、云計算等多種新興技術逐步融合應用于智慧燃?xì)饨ㄔO(shè)中，推動燃?xì)庑袠I(yè)在提升服務體驗、降低交易成本、提高能源供應安全等方面進行創新和突破。那么智慧燃?xì)?/strong>究竟是如何達到“智慧”的狀態？這篇拓普索爾燃?xì)夤芫W(wǎng)壓力監測系統方案將為您解除疑惑。

二、方案概述

    我們知道燃?xì)馀渌拖到y(tǒng)的主要組成部分就是燃?xì)夤艿?，燃?xì)夤艿烙虚L距離運輸?shù)?，也有相對短距離運輸?shù)模挥泄┏擎?zhèn)居民用的，也有供工業企業用的；有地下的，也有架空的。無論哪種管道，安全性都是不可忽略的。與其他管道相比，燃?xì)夤艿赖膰?yán)密性有特別嚴格的要求，因為管道內燃?xì)獾膲毫Σ煌?，壓力越高，管道接頭脫落或管道本身出現裂縫的可能性也就越大。一旦有漏氣，可能導致起火、爆炸、泄漏中毒等嚴重事故。

    城鎮燃?xì)夤艿脑O(shè)計壓力（P）共分為7級，并且相關標準中也規定：燃?xì)廨斉湎到y(tǒng)各種壓力級別的燃?xì)夤艿乐g應通過調壓裝置相連。當有可能超過最大允許工作壓力時，應設置防止管道超壓的安全保護設備。因此，壓力數據在燃?xì)夤艿垒斔瓦^程中有極為重要的意義。

三、建設目標

    通過現場監控終端，利用運營商4G網絡，對包括加氣站、儲配站、調壓站及計量點等在內的城市燃?xì)夤芫W(wǎng)進行遠距離集中控制管理，實現對管網壓力的遠程無線實時監測、危險預警、故障診斷和排除的功能。

四、建設意義

    為燃?xì)夤驹谄髽I(yè)經營管理中提供高效、可靠、穩定的技術手段加強用氣安全監控、危險預警、及時報警等措施；提高用量分析、氣源調度等功能；響應城市應急信息傳輸、政府節能導向管理。

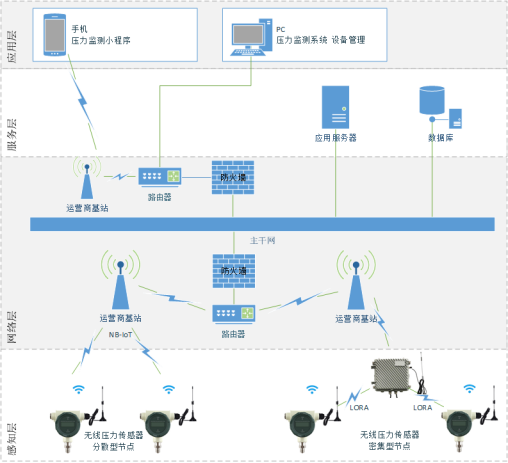

五、系統介紹

1.系統功能特點：

方便安全：不需要布線，抗千擾能力強，適合各種危險環境

靈活智能：可設置多種采集方式，不會錯過偶然的突發事件

超低功耗：采樣頻率10~180min，連續工作時間大于2年

預警報警：燃?xì)鈮毫Τ^閾值立即報警

遠程監控：多用戶系統管理及遠程監測，減少人力物力消耗

擴展性強：兼容互通其他傳感器，無障礙接入功能

    此方案適用于高中壓調壓站、高低壓調壓站、中低壓調壓站及箱式調壓站；各種城市燃?xì)夤芫€、主干線、支線；小區內部燃?xì)夤芫€、居民樓內燃?xì)夤芫€；郊區野外、井下燃?xì)夤芫€(有4G信號)；加氣站等場所管線及其他環境下的燃?xì)夤芫€等。

2.硬件設備

    TSM-01P 壓力傳感器是一款鋰亞電池供電、具有無線通訊功能的高精度智能儀表，主要應用領域是針對野外或配套供電環境不便的場合，如供暖、供水、輸油、輸氣管道等場合進行壓力監測，將設備的電量、信號強度、管網的壓力信息、告警信息等數據通過無線網絡實時發送給監控中心，監控中心對數據進行存儲、分析、查詢、告警信息處理；無線壓力采集終端還具有現場壓力實時顯示、自動測量、自動發送、自動存儲、藍牙設置設備參數、遠程設置設備參數等功能，無需現場人員進行抄表，更安全，更可靠，更方便，實現了信號無線傳輸、信息交互，無需現場布線，節省了人力及施工成本，幫助用戶實現對管網及時、高效的監管。

本產品特點：支持本地藍牙及遠程設置設備參數；支持本地藍牙固件升級；專用段碼顯示屏（7位段碼動態顯示），實時查看設備工作狀態；支持NB-IoT/LoRa等無線通訊方式（需客戶采購時確認通訊方式，LoRa通訊需配套網關使用）；采用高精度16位AD芯片檢測壓力變化，采集速度快、精度高；超低功耗、數據存儲及補發、聯網時自動校準時間及電池電量低報警等功能；壓力上限、下限、動態變化閾值告警信息及時發送；支持非接觸式面板交互，具有開關機、喚醒、手動零基準點校正功能。

3.PC端 -- 平臺功能

數據總覽，提供數據統計分析圖表、設備地圖等總覽頁面，方便使用方查看整個管網系統的運行情況。

數據列表，詳細展示各采樣點的運行情況和數據。

結合GIS地圖和分類篩選，方便管理者查看不同類型監測點的設備運行情況和實時數據。

設備管理，提供完整的設備查詢、編輯、維護功能。

提供設備運行狀態、信號、電量的預警功能。

提供遠程配置功能，不用到現場即可進行數據采樣間隔、服務端口、固件更新等操作。

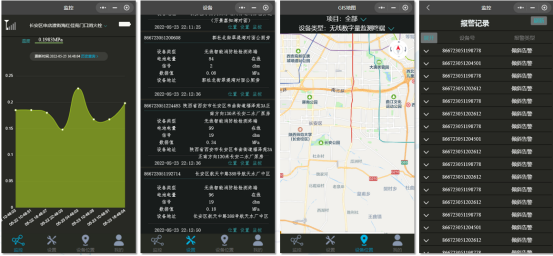

4.移動端 -- 小程序

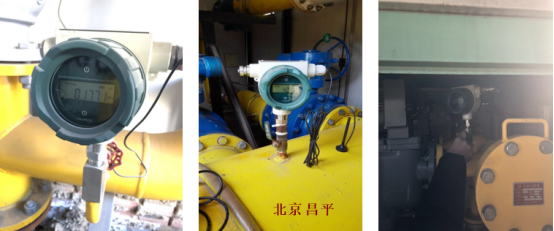

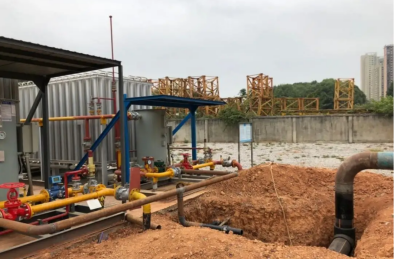

六、部分案例
